一、概述

TDS1_WL系列物联网剩余电流动作断路器,是本公司最新设计开发的产品， 是一种主要多功能、体积小、智能化的断路器，适用于物联网配电电网中。用于三相四线中性点直接接地的供电、用电系统，能全面采集功率、电能量、功率因数、谐波等用电参数；具有过载、短路、缺相、过压、欠压、剩余电流动作保护等功能，能保护电路及电气设备免受损坏，同时也能对电路中可能存在的接地故障和人身间接接触提供保护。
产品符合GB/T14048.2、GB/T14048.4、GB/T32902标准。

二、产品特点

1、具有剩余电流保护、过负荷保护、过压保护、欠压保护投入、退出功能，具备短路保护功能;
2·具有报警状态功能，在不允许断电的场合或进行故障检修时，保护离能进入报警状态，此时保护离失去剩余电流保护跳间功能;
3·具有一次自动重合间、手动合闸、手动分闸及闭锁功能;
4·具有利余电流数值及故障相位显示、监控、记录功能，剩余动作电流值、动作时间可调;
5·具有多种形式的本地接口，包括HPLC告诉电力载波通信、RS-485通信和红外通讯(外置扩展硕块)、微功率无线通讯接口；可实现远理控制，能远距离进行分闸、合闸及查询运行状况等智能化功能;具备直流12V300mA电源输出接口。
6·具有显示、监测线路运行电流、电压的功能;
7·断路器具有就波通讯功能，下行县有微功率无线通讯功能，并与表下智能电监测微型断路警实现自组网功能;
8·断路器带有双横通信模块，且可热插拔，内嵌的微功率无线模块支持将从上行信道高速电力线载波HPLC);发来的报文进行重新封装发送至蓝牙信道，支持蓝牙信道接收到的报文进行重新封装发送给上行信道;
9·远程升级功能:可以通过有线通信方过(RS485或者HPLC电力载波)对斯路器进行远程升级;
10·高精度计量功能，全系列产品电流、电压精度达0.5S级，有功、无功功率达1级。

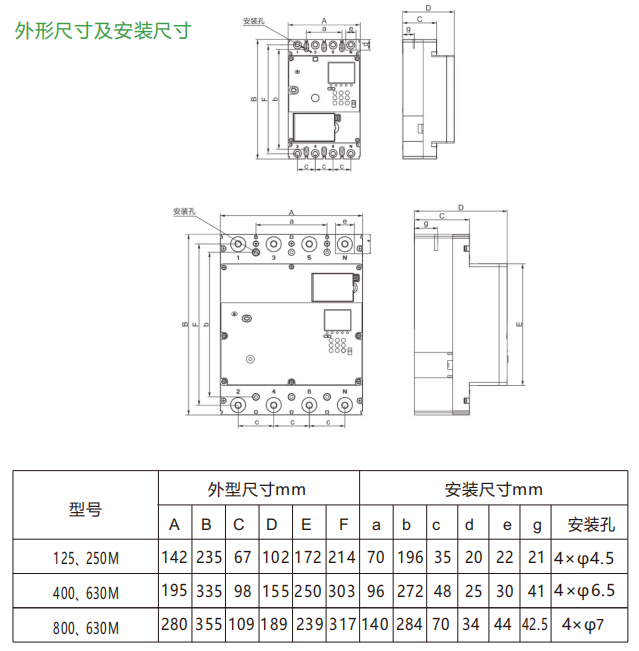

三、产品尺寸
